一、热收缩带/套基本介绍

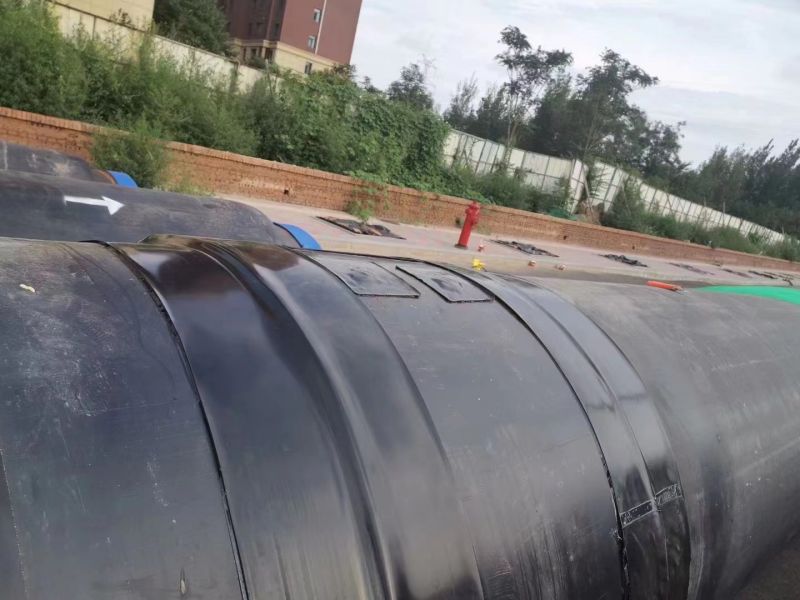

立源方达热收缩带/套是由辐射交联聚烯烃基材和特种密封热熔胶复合而成，特种密封热熔胶与聚烯烃基材、钢管表面及固体环氧涂层可形成良好的粘接。热收缩套在加热安装时，基材在径向收缩的同时，内部复合胶层熔化，紧紧地包覆在补口处，与基材一起在管道外形成了一个牢固的防腐体，具有优异的耐磨损、耐腐蚀、抗冲击及良好的抗紫外线和光老化性能。
二、热收缩带/套产品优势：
立源方达热收缩带施工简单方便，防腐效果显著，在加热安装时，基材在径向收缩的同时，内部复合胶层熔化，胶层会紧密包覆在补口处，与基材一起在管道外形成了一个牢固的防腐体，具有优异的耐磨损、耐腐蚀、抗冲击及良好的抗紫外线和光老化性能。胶对底漆钢的强度大于70N，无论是缠绕弯头还是直管连接，烤完以后表面光滑，不打折，粘接强度可达到国家标准。
三、技术参数
1、热收缩带（套）的厚度
基材类型 | 适用管径DN | 基材 | 胶层 |
普通型 | <400 | >1.2 | >1.0 |
>400 | >1.5 | ||
高密度型 | 21.0 | 21.5 |
2、 热收缩带（套）的性能指标
项 目 | 性能指标 | 试验方法 | |
基材性能a | |||
拉伸强度 MPa | 普通型 | >17 | GB/T 1040.2 |
高密度型 | 220 | GB/T 1040.2 | |
断裂标称应变 % | 2400 | GB/T 1040.2 | |
维卡软化点（厶5。，9.8 N） | 普通型 | 290 | GB/T 1633 |
高密度型 | 习00 | GB/T 1633 | |
脆化温度 °C | <-65 | GB/T 5470 | |
电气强度 MV/m | 三25 | GB/T 1408.1 | |
体积电阻率 Q・m | >1X1O13 | GB/T 1410 | |
耐环境应力开裂（旳。） h | >1 000 | GB/T 1842 | |
耐化学介质腐蚀b（浸泡7 d） % 10%HCl 10%NaOH 10%NaCl | 285 285 三85 | 附录I | |
耐热老化（150 °C,21 d） 拉伸强度 MPa 断裂标称应变 % | >14 2300 | GB/T 1040.2 GB/T 1040.2 | |
四、补口注意事项
1.当存在下列情况之一，且无有效措施时，不应进行露天补口施工：
a） 雨天、雪天、风沙天；
b） 风力达到5级以上；
c） 相对湿度大于85%；
d） 环境温度低于0 °C。

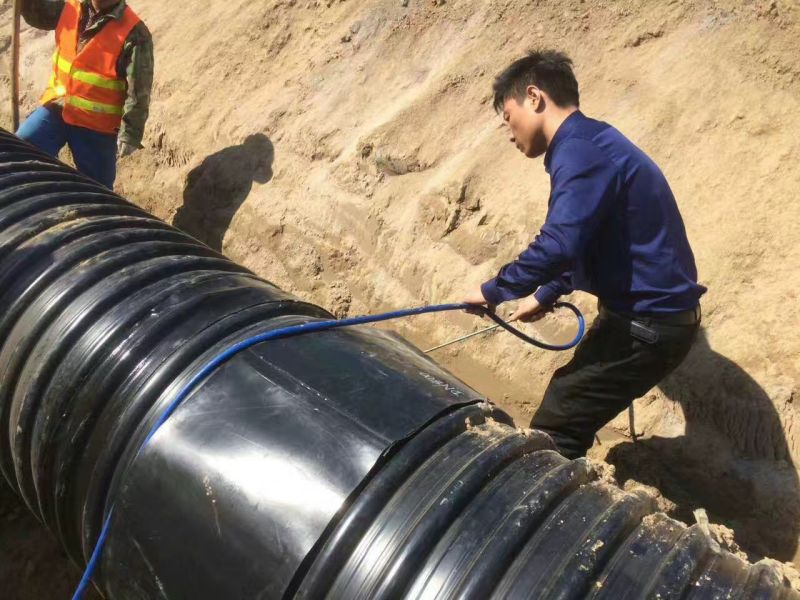

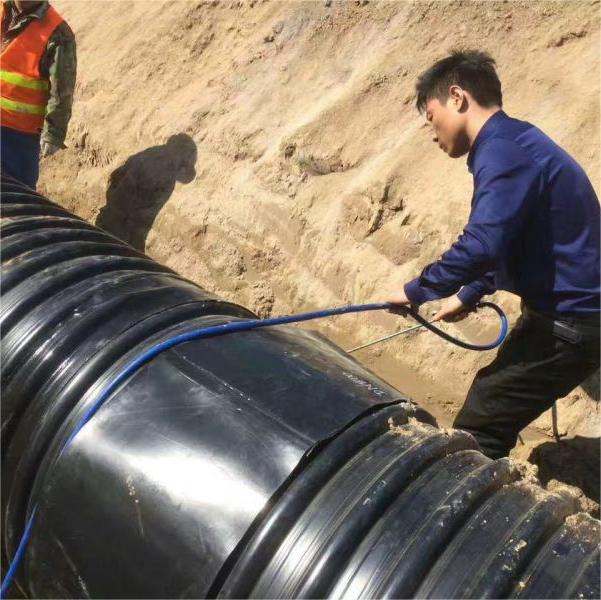

2.补口施工可采用人工或机具安装方式。应采用无污染的加热方式对钢管表面补口部位进行加 热,大口径管道宜采用机具加热方式。加热不应造成钢管表面污染，不应损坏管体防腐层
3应对焊口进行清理，环向焊缝及其附近的毛刺、焊渣、飞溅物、焊瘤等应清理干净。补口处的污 物、油和杂质应清理干净；防腐层端部有翘边、生锈、开裂等缺陷时,应进行清理。
4.在进行表面磨料喷砂除锈前，应使用无污染的热源将补口部位的钢管预热至露点以上至少5 °C 的温度。
5..补口部位的喷砂除锈应采用适宜的磨料，粒度均匀，且应干燥、清洁、无杂质。补口部位的表面 除锈等级应达到GB/T 8923.1规定的Sa2X级，锚纹深度应达到40 pm〜90 Mmo除锈后应清除表面灰 尘，表面灰尘度等级应不低于GB/T 18570.3规定的3级。
客服1
